FA用ロボットケーブルBEL-RBT2586
- 可動
- 耐油
- 耐熱
- 難燃
- 600V
- 300/500V
FA用ロボットケーブル
BEL-RBT2586
- FA向け屈曲用定格600Vケーブル
- 絶縁にETFEを採用しており、摺動屈曲、捻回、左右屈曲に対応
- 摺動屈曲試験、180°及び360°捻回試験、左右屈曲試験実施済み
- UL AWM、ULリステッド、CEに対応
- 耐油、耐熱、難燃
- 柔軟
規格
※横にスクロールしてください。
| 適合規格 | UL 13 | UL 758 | CSA C22.2 No.210 |
|---|---|---|---|
| 形式記号 | UL Type CL3 | UL AWM Style 2586 | cUL AWM Ⅰ/Ⅱ A/B |
| 定格電圧（AC） | 300V | 600V | 600V |
| 定格温度 | 105℃ | 105℃ | 105℃ |
| 難燃性 | FT4 | VW-1 | FT1 |
構造及び性能
| 導体材 | すずめっき軟銅撚線 |
|---|---|
| 絶縁材と色 | ETFE（フッ素樹脂）、色は識別テーブルを用いる |
| シース材 | UL1581に準拠したPVC (ポリ塩化ビニル) |
| シース色 | 黒（艶消し） |
| 難燃性 | VW-1、FT1、FT4、EN 60332 60332-1-2 |
| 耐油性 | IRM 902,120℃x18時間、伸長および張力≧60%（オリジナルの値から） IRM 903,120℃x18時間、伸長および張力≧60%（オリジナルの値から） |
| 定格電圧 (AC) | 600V |
| 屈曲試験 | ±90º左右屈曲試験、摺動屈曲試験、垂直360°捻回試験、水平180°捻回試験 |
| 耐電圧 (AC) | 2000V/1分 |
| その他 特性 | 耐紫外線、耐薬品性、ROHS,REACH および CE指令 |

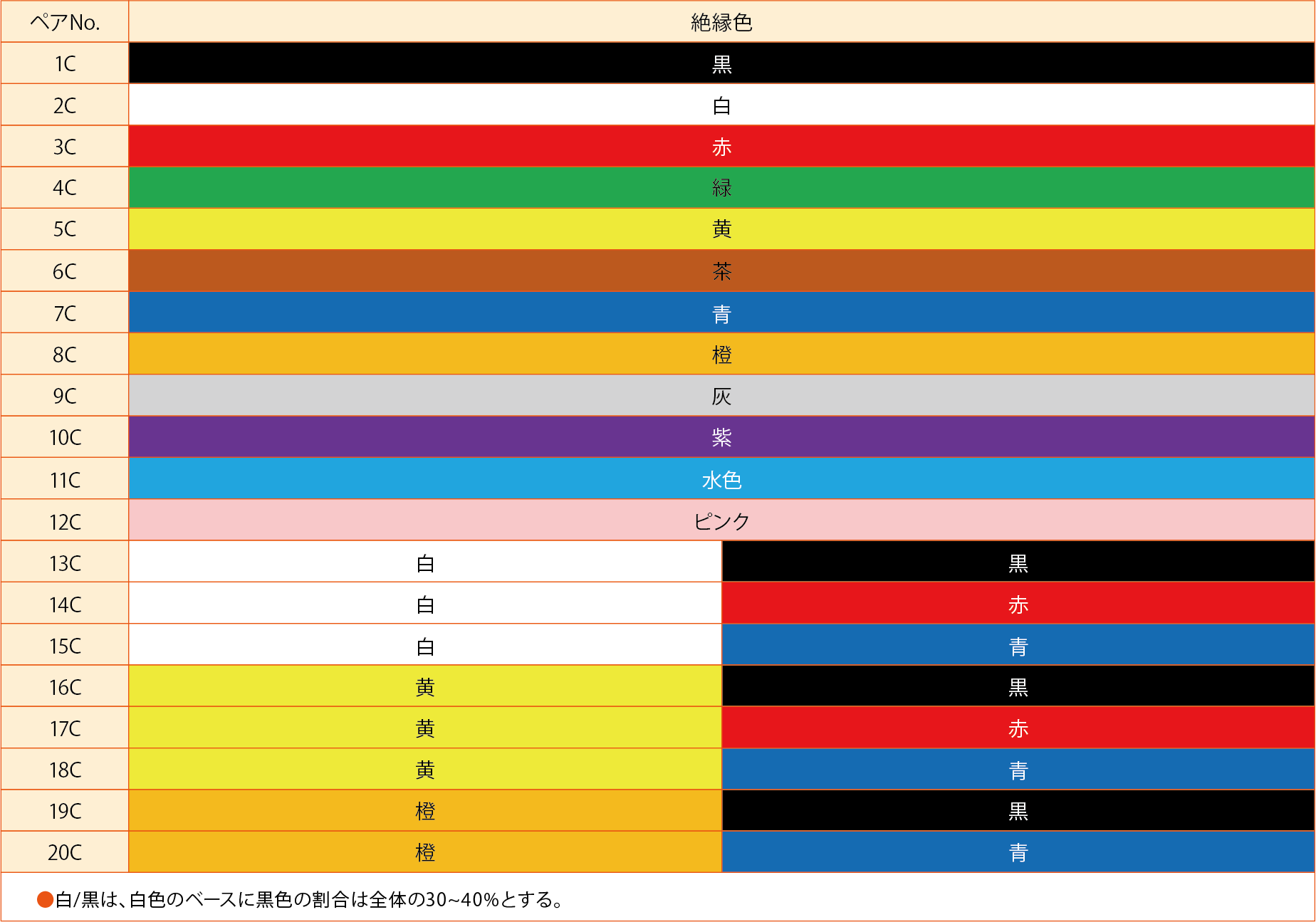

識別
サイズ
※横にスクロールしてください。
| 芯数 | 導体 | 絶縁 | シース | 電気特性 | 標準重量（kg/km） | 許容電流（A） | ||
|---|---|---|---|---|---|---|---|---|
| サイズ （AWG） |
構成 （mm） |
直径 （mm） |
直径 （mm） |
導体抵抗 （Ω/km@20℃） |
耐電圧 （V/1分） |
シールド無 | ||
| 2C | 21 （0.5㎟） |
91/0.08 | 1.3 | 4.5 | 43.4 | 2000 | 31 | 8.7 |
| 3C | 4.7 | 38 | 7.6 | |||||
| 4C | 5.1 | 47 | 6.8 | |||||
| 5C | 5.4 | 54 | 6.2 | |||||
| 6C | 5.8 | 61 | 5.7 | |||||
| 8C | 6.7 | 78 | 5.0 | |||||
| 10C | 6.8 | 84 | 4.8 | |||||
| 12C | 7.3 | 103 | 4.8 | |||||
| 15C | 7.9 | 120 | 4.8 | |||||
| 16C | 8.0 | 126 | 3.8 | |||||
| 20C | 8.8 | 154 | 3.8 | |||||
※横にスクロールしてください。
| 芯数 | 導体 | 絶縁 | シース | 電気特性 | 標準重量（kg/km） | 許容電流（A） | ||
|---|---|---|---|---|---|---|---|---|
| サイズ （AWG） |
構成 （撚り/mm） |
直径 （mm） |
直径 （mm） |
導体抵抗 （Ω/km@20℃） |
耐電圧 （V/1分） |
シールド無 | ||
| 2C | 19 （0.75㎟） |
7/20/0.08 | 1.23 | 5.3 | 28.2 | 2000 | 42 | 12.3 |
| 3C | 5.6 | 51 | 10.7 | |||||
| 4C | 6.0 | 64 | 9.5 | |||||
| 5C | 6.5 | 72 | 8.7 | |||||
| 6C | 7.0 | 83 | 8.0 | |||||
| 7C | 7.6 | 93 | 7.6 | |||||
| 8C | 8.1 | 107 | 7.1 | |||||
| 10C | 8.7 | 126 | 6.7 | |||||
| 12C | 9.0 | 145 | 6.7 | |||||
| 15C | 9.7 | 171 | 6.7 | |||||
| 20C | 11.2 | 229 | 5.8 | |||||
※横にスクロールしてください。
| 芯数 | 導体 | 絶縁 | シース | 電気特性 | 標準重量（kg/km） | 許容電流（A） | ||
|---|---|---|---|---|---|---|---|---|
| サイズ （AWG） |
構成 （撚り/mm） |
直径 （mm） |
直径 （mm） |
導体抵抗 （Ω/km@20℃） |
耐電圧 （V/1分） |
シールド無 | ||
| 2C | 17 （1.25㎟） |
7/31/0.08 | 1.96 | 5.9 | 18.2 | 2000 | 56 | 16.5 |
| 3C | 6.2 | 70 | 14.3 | |||||
| 4C | 6.7 | 86 | 12.8 | |||||
| 5C | 7.2 | 94 | 11.7 | |||||
| 6C | 7.8 | 110 | 10.8 | |||||
| 7C | 8.5 | 128 | 10.1 | |||||
| 8C | 9.1 | 144 | 9.5 | |||||
| 10C | 9.8 | 170 | 8.8 | |||||
| 12C | 10.1 | 198 | 8.7 | |||||
| 15C | 11.1 | 239 | 8.7 | |||||
| 20C | 12.7 | 313 | 7.6 | |||||
※横にスクロールしてください。
| 芯数 | 導体 | 絶縁 | シース | 電気特性 | 標準重量（kg/km） | 許容電流（A） | ||
|---|---|---|---|---|---|---|---|---|
| サイズ （AWG） |
構成 （撚り/mm） |
直径 （mm） |
直径 （mm） |
導体抵抗 （Ω/km@20℃） |
耐電圧 （V/1分） |
シールド無 | ||
| 2C | 15 （2.0㎟） |
7/57/0.08 | 2.46 | 6.9 | 9.9 | 2000 | 80 | 25.1 |
| 3C | 7.3 | 105 | 21.7 | |||||
| 4C | 7.9 | 130 | 19.4 | |||||
| 5C | 8.6 | 147 | 17.7 | |||||
| 6C | 9.3 | 173 | 16.4 | |||||
| 7C | 10.2 | 201 | 15.4 | |||||
| 8C | 11.1 | 232 | 14.4 | |||||
| 10C | 12.0 | 277 | 13.6 | |||||
| 12C | 12.6 | 326 | 13.6 | |||||
| 15C | 13.7 | 393 | 13.6 | |||||
| 20C | 16.0 | 533 | 11.9 | |||||
