FA用ロボットケーブルBEL-BEAR1015
- 固定
- 可動
- 耐油
- 耐熱
- 難燃
- 600V
FA用ロボットケーブル
BEL-BEAR1015
- FA向け電源用電線
- ULリステッド、CEに対応
- 耐油、耐熱、難燃
- 柔軟
- 最小曲げ半径 仕上外径の1.5倍以上(固定時)
- 摺動屈曲に対応
規格
※横にスクロールしてください。
| 適合規格 | UL 1063 | UL 758 | CSA C22.2 No.210 |
|---|---|---|---|
| 形式記号 | MTW | UL AWM Style 1015 | cUL AWM ⅠA/B |
| 定格電圧（AC） | 600V | 600V | 600V |
| 定格温度 | 90℃ | 105℃ | 105℃ |
| 難燃性 | VW-1 | VW-1 | FT1 |
構造及び性能
| 導体材 | 軟銅撚線 |
|---|---|

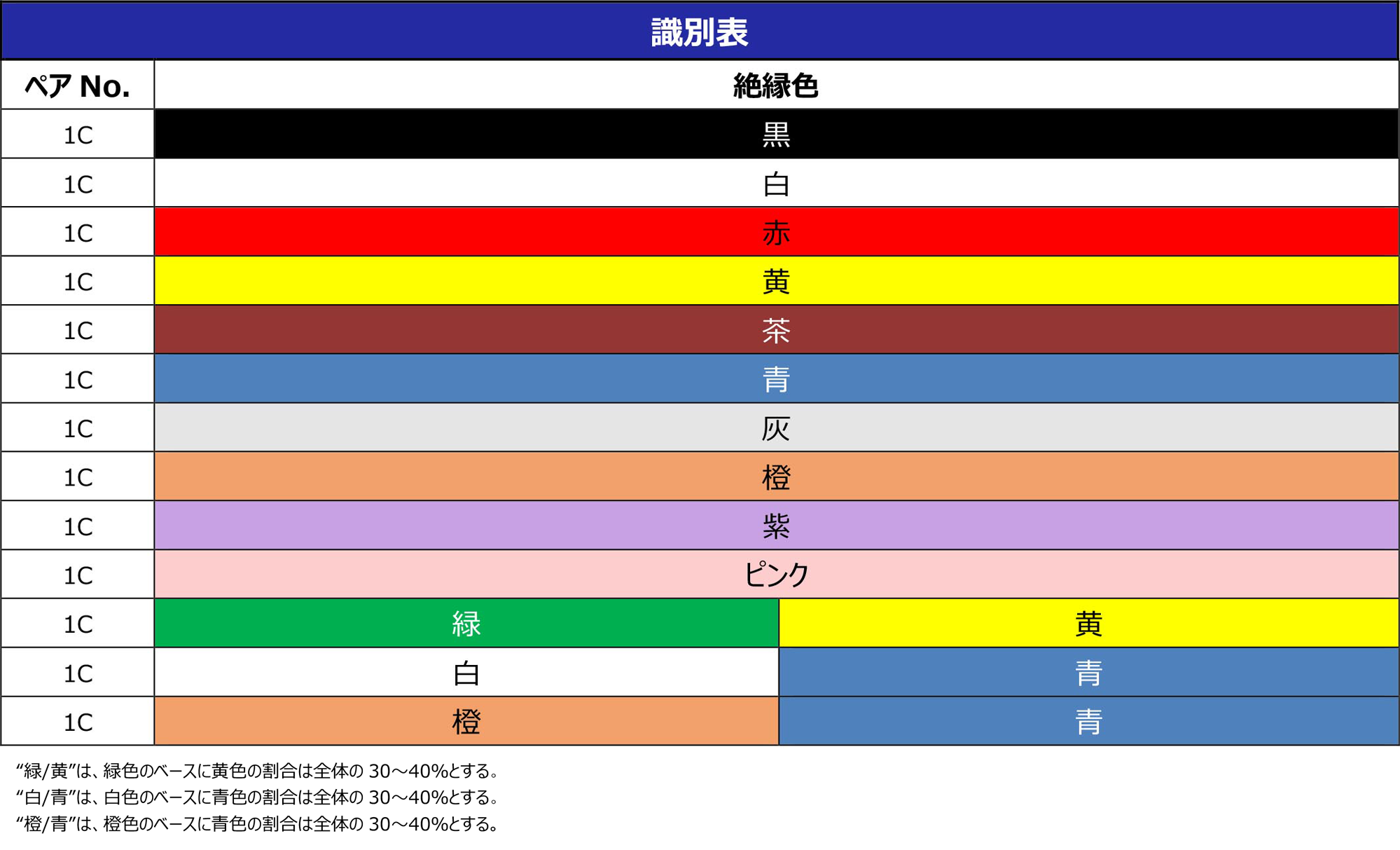

| 絶縁材と色 | PVC (ポリ塩化ビニル)、色は識別表を用いる |
| 難燃性 | VW-1、FT1、EN 50265-2-1 |
| 耐油性 | IRM 902,100℃x96時間、伸長および張力≧50%（オリジナルの値から） |
| 定格電圧 (AC) | 600V |
| 屈曲試験 | 摺動屈曲試験 |
| 最小曲げ半径 | 1.5 x OD (固定) |
| その他 特性 | ROHS、REACHおよびCE指令 |
サイズ
※横にスクロールしてください。
| 芯数 | 導体 | 絶縁 | 電気特性 | 標準重量（kg/km） | 許容電流（A） | ||
|---|---|---|---|---|---|---|---|
| サイズ （AWG） |
構成 （mm） |
直径 （mm） |
導体抵抗 （Ω/km@20℃） |
耐電圧 （V/1分） |
シールド無 | ||
| 1C | 18 | 7/24/0.08 | 3.0 | 21.8 | 2000 | 16 | 20（16） |
| 1C | 16 | 7/38/0.08 | 3.3 | 13.7 | 2500 | 22 | 26（20） |
| 1C | 14 | 7/60/0.08 | 3.8 | 8.62 | 2500 | 32 | 35（28） |
| 1C | 12 | 7/63/0.10 | 4.4 | 5.43 | 2500 | 46 | 48（38） |
| 1C | 10 | 7/99/0.10 | 5.0 | 3.30 | 2500 | 66 | 66（52） |
| 1C | 8 | 7/50/0.18 | 6.9 | 2.144 | 2500 | 115 | 93（74） |
| 1C | 6 | 7/79/0.18 | 8.8 | 1.32 | 2500 | 193 | 127（100） |
| 1C | 4 | 7/125/0.18 | 10.2 | 0.8481 | 2500 | 273 | 170（136） |
| 1C | 2 | 7/199/0.18 | 12.2 | 0.5335 | 2500 | 415 | 231（184） |
| 1C | 1 | 19/92/0.18 | 14.4 | 0.4230 | 3000 | 537 | 271（216） |
| 1C | 1/0 | 19/117/0.18 | 15.6 | 0.3354 | 3000 | 664 | 315（252） |
| 1C | 2/0 | 19/152/0.18 | 17.2 | 0.2660 | 3000 | 804 | 368（294） |
| 1C | 3/0 | 12/300/0.18 | 18.8 | 0.2110 | 3000 | 1,020 | 429（343） |
| 1C | 4/0 | 19/240/0.18 | 20.4 | 0.161 | 3000 | 1,288 | 507（405） |
| 1C | 250 Kcmil | 19/95/0.30 | 21.3 | 0.1416 | 3500 | 1,404 | 541（432） |
| 1C | 300 Kcmil | 19/113/0.30 | 23.4 | 0.1180 | 3500 | 1,654 | 614（491） |
| 1C | 350 Kcmil | 19/132/0.30 | 24.1 | 0.1011 | 3500 | 1,899 | 671（536） |
| 1C | 400 Kcmil | 37/78/0.30 | 26.4 | 0.08851 | 3500 | 2,156 | 742（593） |
| 1C | 450 Kcmil | 37/87/0.30 | 27.2 | 0.07867 | 3500 | 2,389 | 795（636） |
| 1C | 500 Kcmil | 37/97/0.30 | 29.1 | 0.07080 | 3500 | 2,656 | 858（686） |
| 1C | 550 Kcmil | 37/107/0.30 | 30.0 | 0.06436 | 4000 | 2,836 | 903（722） |
| 1C | 600 Kcmil | 37/116/0.30 | 30.9 | 0.05900 | 4000 | 3,173 | 948（758） |
| 1C | 650 Kcmil | 37/126/0.30 | 33.3 | 0.05447 | 4000 | 3,454 | 1011（808） |
